ZW32戶外真空斷路器配JLSZW-10kv高壓計量互感器

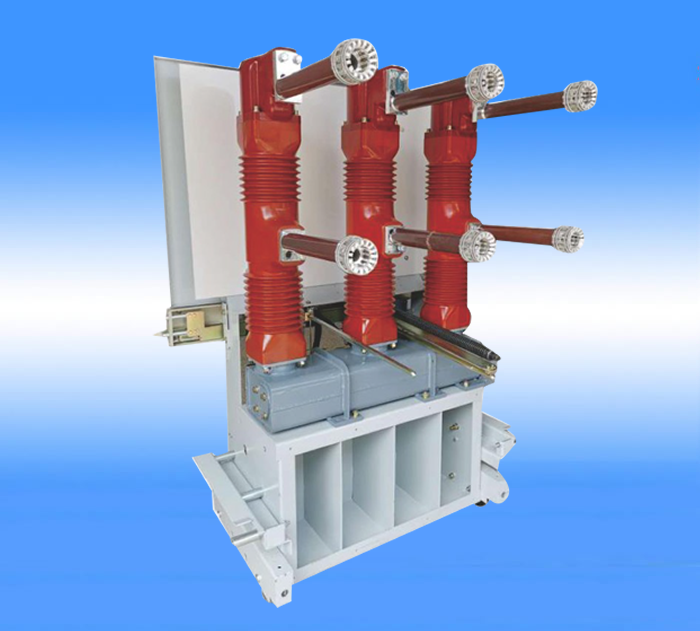

本產品的操作機構箱在斷路器中部的結構型式為中置式高壓真空斷路器，該型式斷路器外形長度尺寸比原斷路器減少260mm，適用于空間位置較小的地方安裝。

用于額定電壓12kV，三相交流50Hz的三相電力系統中，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，***，絕緣強度高。斷路器可根據用戶需要配裝隔 離開關或防涌流延時保護器等。斷路器可選用手動彈簧機構或電動彈簧機構，電動彈簧機構可加裝無線遙控。真空滅弧室采用固封技術，體積小，壽命長，可靠性高，屏蔽罩外露；封裝在環氧樹脂內，耐氣候性好，便于運輸；操作機構采用高可靠性的雙穩態永磁技術，結構簡單，無需維護保養，機械壽命可達30000次；環氧樹脂封裝；符合環保要求，已被***驗證的戶外性能；耐臭氧和紫外線；豎固，輕，不易碎裂；永磁機構；運動部件少；無需維護保養，應用雙穩態永磁技術；

采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；
手動分閘裝置；當控制系統出現故障時，可用手動分閘作緊急分?jǐn)嗖僮?，可靠開斷額定負荷電流；
位置檢測器；接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；
開關外殼采用不銹鋼或噴塑處理，***性，耐氣候性好；
可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；
可與控制器配套實現遙控，遙測，遙信，遙調（四遙）功能。

  一．概述
DSW型戶外電磁鎖，適用于220KV、110KV、35KV等不同電壓等級的變電站戶外隔離刀閘操作機構作電氣閉鎖使用。同時，由于該鎖內置合分兩組輔助觸點，所以特別適合同綜合自動化變電站配套，作為防誤操監控使用。
二．安裝及調試
DSW型戶外電磁鎖，主要由鎖頭、安裝支架、鎖扣板三部分組成。安裝時，先將鎖頭電源線接好，然后用4?M5螺釘同支架固定，再將鎖扣板安裝在戶外隔離刀閘操作機構連桿上，將鎖頭鎖栓暫鎖，平放在刀閘操作機構橫擔上，旋轉刀閘操作機構，使鎖栓緊貼在鎖扣板邊緣運動而不磨擦，反復幾次，將安裝支架與操作機構橫擔焊接好，然后將鎖扣板開口處對準鎖頭鎖栓，并保持同刀閘操作機構同步，安裝即完成。
三．使用與故障處理
（1）分合閘操作：當***閘需要分合閘操作時，DSW型戶外電磁鎖通電后，按動鎖頭電源按鈕，電磁鎖電磁機構吸合，拉動鎖舌環，使其暫鎖，此時就可進行***閘合分，操作到位后，拔出暫鎖鎖定銷，鎖栓彈出即被鎖定，分合操作完成。
（2）解鎖操作： 當非正常操作或電源及線路故障時，可用解鎖鑰匙緊急解鎖，進行分合操作。
四．維護和修理
由于戶外電磁鎖長期受日曬雨淋，風塵影響，會在鎖栓部分產生污垢，正常操作時，鎖栓拉動困難，此時需將污垢除凈，適當加潤滑油進行保養。 當通電確定到達鎖頭，按動電源按鈕，電磁鎖不吸合時，首先檢查導線有無開路情況，如無開路，即可卸下鎖頭上蓋板，更換電磁鎖線包（CJ10-10A），然后封膠進行防水處理即可。

五．訂貨須知 ：訂貨時要注明操作機構型號，操動方式，連桿直徑，工作電壓。
看門狗斷路器zw20看門狗開關，重要用來開斷關合農網、城網和小型電力體系的負荷電流，過載電流、短路電流。該產物總體布局為三相極柱式，三相真空滅弧室置于固封極柱內，利用絕緣質料相間絕緣及對地絕緣，***，絕緣強度高。重合器型智能斷路器。根本型與重合控制器配符實用于易取電源的場合，PT型與重合控制器配符實用于無電源的場合，智能斷路器實用于輻射型供電及環網供電體系，資助體系消除瞬時妨礙，主動規復供電，也可斷絕永世妨礙，實現配網主動化。ZW20－12系列戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kV，三相交流50Hz的戶外配電設備，它采用真空滅弧和SF6氣體作為絕緣介質，是ZW20－12B型柱上真空斷路器改進型產品。ZW20－12B型戶外柱上真空斷路器是一種免維護產品，是柱上斷路器中的佳品。
